壓力變送器
當前位置：首頁>產品中心>壓力/差壓變送器系列>壓力變送器
![[list:title]](/uploads/allimg/180720/1-1PH00T959.jpg)

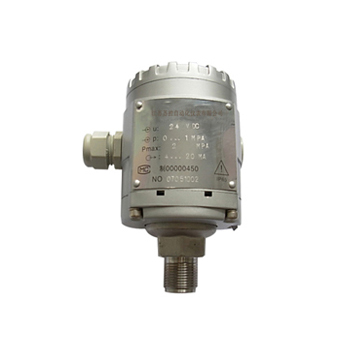

JP-DBS301陶瓷電容壓力變送器
產品優勢：
合作客戶：
一、產品特點：
1.，進口元件組裝，仿造接線合形式，外形美觀。
2.溫度漂移小，全密封結構并采用(SUT) (PTM)和厚膜電路技術，提高了測量精度，穩定性好，可靠性高。
3.具有較好的化學的穩定性，陶瓷膜片可與各種化學介質接觸而耐腐蝕。
4.具有體積小重量輕可直接并安裝在管道上，可多量程選擇，還可1：5量程調整。
二、技術指標：
量程范圍：-0.1MPa～60MPa
精度等級： 0.5%F.S
負載能力：電流輸出型≤ 500Ω；電壓型輸出阻抗250Ω
介質溫度：-20℃～85℃
環境溫度：-20℃～+85℃
供電電壓：DC 24V(12V～32V)
非線 性：± 0.2％F.S
遲滯性與可重復性：± 0.1％F.S
長期穩定性：± 0.1％F.S/y
熱力零點漂移：± 0.02％F.S/℃
響應時間：≤ 50ms
大工作壓力：2倍量程
過程連接：M20×1.5外螺紋或其他
外部零件材料：316不銹鋼
殼體材料：316不銹鋼
防護等級：IP 65
三、標準型壓力變送器分類：
1.可加散熱器為耐高溫壓力變送器；
2.可加法蘭膜片為隔膜壓力變送器；
3.卡箍式安裝為衛生型壓力變送器。

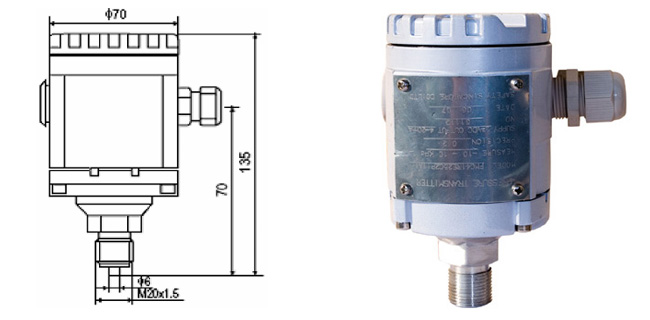

四、外形尺寸圖：
五、壓力變送器選型表：
| JP-DBS301 | 壓力變送器（陶瓷電容型） | |||||||
| 量程 | A | 0～5KPa～20KPa | E | 0～0.7MPa～3.5MPa | ||||
| B | 0～20KPa～70KPa | F | 0～2.0MPa～7MPa | |||||
| C | 0～70KPa～350KPa | G | 0～7MPa～35MPa | |||||
| D | 0～200KPa～700KPa | H | 0～20MPa～100MPa | |||||
| 安裝方式 | M | M20*1.5外螺紋 | ||||||
| P | 齊平膜片（隔膜型） | |||||||
| O | 其它規格（請標注） | |||||||
| 輸出信號 | E | 4～20mA兩線制（DC 24V） | ||||||
| K | 0～20mA | |||||||
| M | 用戶約定 | |||||||
| 附加選項 | Z | 阻尼調整 | ||||||
| Q | 遷移 | |||||||
| A | 絕壓測量 | |||||||
| F | 負壓測量 | |||||||
| C | 選用陶瓷傳感器 | |||||||
| S | 散熱器及過程連接件 | |||||||
| Y | 用戶約定 | |||||||
JP-DBS301系列陶瓷電容壓力變送器是的采用進口陶瓷芯體作為壓力檢測元件，傳感器經高性能電子放大器將壓力信號轉換成4～20mA或者其它標準信號輸出給數顯儀、調節儀、記錄儀等二次表或DCS系統?？蓽y(cè)量液體、氣體、蒸氣等介質的壓力，以及與壓力有比例關系的液位、流量等數據。
JP-DBS301系列陶瓷電容壓力變送器是采用新干式陶瓷電容傳感技術，廣泛應用于電力，石化，冶金等行業的氣體，液體和蒸汽等介質的壓力測量。
