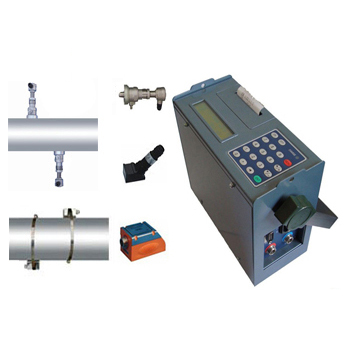

JP-LUF200B便攜式超聲波流量計是以速度差法為原理，測量圓管內液體流量。超聲波流量計采用了數字發射、數字接收、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適于工業現場的需求。傳感器形式有：插入式、管段式、外夾式。
一、產品特點：
1、操作方便：既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示；
2、高精度測量：線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%；
3、測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm 管道流量的測量；
4、防護等級高：一次表防護等級可達到IP68，可浸入水下2米工作；
5、多重顯示：一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可中文顯示100余項菜單；
6、傳輸距離遠：組網快捷，一次表與二次表（或計算機）之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
二、技術參數：
1、技術指標：
| 項 目 | 性 能 、 參 數 | ||||||
| 主 機 | 2×20點陣式背光型液晶顯示器，工作溫度（-20～60℃） | ||||||
| 打印機輸出24列字符微型熱敏打印機 | |||||||
| 4×4+2式輕觸鍵盤 | |||||||
| 數據接RS-485, 可利用互聯網到本公司網站下載新軟件升級流量計程序 | |||||||
| 傳 感 器 | 標準TS-2型 適用于管徑：DN15～DN100mm 流體溫度≤110℃ | ||||||
| 標準TM-1型 適用于管徑：DN50～DN1000mm 流體溫度≤110℃ | |||||||
| 標準TL-1型 適用于管徑：DN300～DN6000mm 流體溫度≤110℃ | |||||||
| 測量介質 | 水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 | ||||||
| 流速范圍 | 0～±30m/s | ||||||
| 測量精度 | 優于±1% | ||||||
| 電 源 | 鎳氫電池可連續工作20小時以上或AC220V | ||||||
| 功 耗 | 1.5W | ||||||
| 充 電 | 采用智能充電方式，直接接入AV220V，充電后自動停止，顯示綠燈 | ||||||
| 重 量 | 凈重2.5Kg（主機） | ||||||
| 備 注 | 配備一體式高強度防護箱，可以在野外惡劣環境中使用 | ||||||
| 2、固定一體式可配的傳感器： | |||||||
| 傳感器的選擇 | 便攜式式顯示表的特點 | ||||||
| 外夾式傳感器（-30～90℃） |
 |
1.高精度測量：線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%； 2.測量范圍大：選用不同型號的傳感器 , 可實現口徑 DN15～DN6000mm管道流量的測量； 3.支持中英文菜單：不同版本的流量計 , 可支持中文或英文菜單,方便快捷； 4.充電電源：內置大容量鎳氫充電電池 ,可支持流量計連續工作20小時以上； 5.內置打印機：既可實現即時屏幕打印 , 還可以定時打印提前設定的多達20余項的測量結果。 6.內置數據記錄器：可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊 |
|||||
|
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000 |
|||||||
| 高溫外夾式傳感器 |
 |
||||||
|
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000； 溫度范圍：-30～160℃. |
|||||||
| 插入式傳感器（-30～160℃） |
 |
||||||
|
TL-1標準型； TCL-2加長型； DN80～DN6000 |
|||||||
|
三、超聲波流量計選型表： |
|||||||
| JP-LUF200 | 超聲波流量計 | ||||||
| 儀表類型 | G | 管道式（同時提供通徑DN） | |||||
| D | 固定一體式 | ||||||
| F | 分體式 | ||||||
| S | 手持式 | ||||||
| B | 便攜式 | ||||||
| 傳感器形式 | T | 外夾式 | |||||
| H | 高溫外夾式 | ||||||
| C | 插入式 | ||||||
| 顯示表形式 | W | 壁掛式 | |||||
| S | 盤裝式 | ||||||
| D | 防爆式 | ||||||
