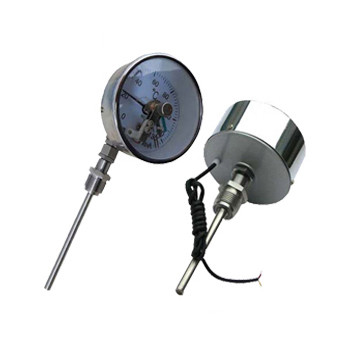

WSSX系列電接點雙金屬溫度計應用于現場對溫度需自動控制和報警，直接測量各種過程中-80～500℃范圍內體、蒸汽和氣體介質溫度。
一、產品特點：
1.現場顯示溫度，直觀方便；
2.具有自動切斷電源和報警功能；
3.使用壽命長；
4.多種結構形式，可滿足不同要求。
二、工作原理：
電接點雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出熱點勢所應的溫度值。
三、技術參數：
1.執行標準：JB/T8803-1998 GB3836-83；
2.標度盤公稱直徑：60，100，150；
3.精度等級：1.5級；
4.熱響應時間：≤40S；
5.防護等級：IP55；
6.角度調整誤差：角度調整誤差應不超過其量程的1.0%；
7.回差：雙金屬溫度計回差應不大于基本誤差限的值；
8.重復性：雙金屬溫度計重復性限定范圍應不大于基本誤差限值的1/2。
四、雙金屬溫度計選型表：
備注：
選型須知：請提供型號、表盤直徑、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型指針式溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
四、雙金屬溫度計選型表：
| WSS－□□□□□－□-□/□-□雙金屬溫度計 | |
| 代 號 | 儀表類型 |
| 無 | 指針顯示溫度無其他要求 |
| X | 電接點式帶報警控制 |
| 代 號 | 儀表類別 |
| 無 | 普通型 |
| N | 耐震型 |
| 代號 | 表盤直徑 |
| 3 | ф60mm |
| 4 | ф100mm |
| 5 | ф150mm |
| 代號 | 表盤方向 |
| 0 | 軸向 |
| 1 | 徑向 |
| 8 | 萬向 |
| 代號 | 安裝形式 |
| 0 | 無固定裝置 |
| 1 | 可動外螺紋 |
| 2 | 可動內螺紋 |
| 3 | 固定螺紋 |
| 4 | 固定法蘭 |
| 5 | 活動螺紋 |
| 6 | 活動法蘭 |
| 代號 | 保護管材質 |
| 1 | 1Cr18Ni9Ti |
| 3 | 304不銹鋼 |
| 4 | 316不銹鋼 |
| 6 | 316L不銹鋼 |
| 8 | 哈氏合金C |
| 代號 | 總長/插入深度L |
| □□ | □□□mm/□□□mm（直接標出） |
| 代號 | 溫度范圍(單位：℃) |
| □□ | □□□～□□□℃ |
選型須知：請提供型號、表盤直徑、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。
選型舉例：萬向型指針式溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0～400℃，L=450， M27×2，1.5級
