![[list:title]](/uploads/allimg/180721/1-1PH1063215.jpg)

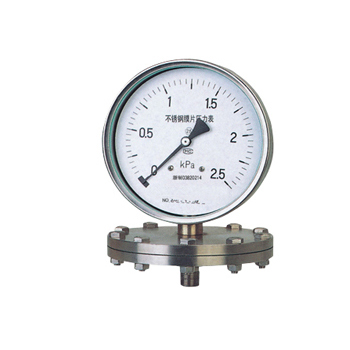

YPF-100/150膜片壓力表適用于測量具有一定腐蝕性、非凝固或非結晶的各種流體介質的壓力或負壓。膜片壓力表耐腐蝕性能取決于膜片材料。
一、結構原理：
膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
膜片壓力表的作用原理是基于彈性元件(測量系統上膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形---位移，借助連桿組經傳動機構的傳動并予放大，
二、主要技術指示：
1.精確度等級：2.5；
2.使用環境溫度：-40～+70℃；相對濕度不大于90%；
3.溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃;
4.工作位置：垂直安裝;
5.外殼防護等級：IP64;
6.標度范圍、外形尺寸及重量:
注：0～40、-40～0、±20KPa規格承壓部尺寸D1為φ85。
7.膜片壓力表導壓系統及外殼等主要零件的材質：
由固定于齒輪上的指針逐將被測值在度盤上指示出來。
| 型 號 | 量 程 范 圍 |
承壓部寸 (D1) |
表殼外徑 (D) |
重量 (kg) |
|
| YPF-100A |
0～0.6、0～0.1、0～0.16、0～0.25、0～0.4、 0～0.6、0～0.1、0～1.6、0～2.5、-0.1～0、 -0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5、 -0.1～0.9、-0.1～1.5、-0.1～2.4MPa |
φ85 | φ100 | 1.6 | |
|
YPF-100B YPF-100B-F |
|||||
| φ115 | |||||
| YPF-150A | φ85 | φ150 | 1.8 | ||
|
YPF-150B YPF -150B-F |
|||||
| φ115 | |||||
|
YPF-100B YPF-100B-F |
0～1.6、0～.5、0～4、0～6、0～10、0～16、0～25、 0～40、-1.6～0、-2.5～0、-4～0、-6～0、-10～0、 -16～0、-25～0、-40～0、-0.8～0.8、-1.2～1.2、 -2～2、-3～3、-5～5、-8～8、-12～12、-20～20kPa |
φ160 | φ100 | 2.9 | |
|
YPF-150B YPF-150B-F |
φ160 | φ150 | 3.2 |
7.膜片壓力表導壓系統及外殼等主要零件的材質：
| 型 號 | 名 稱 | 導壓系統 | 表殼材料 | ||
| 膜片 | 法蘭接頭 | 密封墊圈 | |||
|
YPF-100A YPF-150A |
膜片壓力表 |
Cr15Ni7Mo (PH15-7Mo) 316H(≤25KPa) |
1Cr18Ni9 |
丁腈橡膠 聚四氟乙烯 |
鑄鋁 1Cr18Ni9 |
|
YPF-100B YPF-150B |
不銹鋼膜片壓力表 | ||||
|
YPF-100B-F YPF-150B-F |
法蘭不銹鋼膜片壓力表 | ||||
